高剛性立形複合研削盤 NVGH-3T

複合加工

NVGH-3T

高剛性・高馬力・高精度を誇る
ハイスペックマシン

  • 主軸の振りφ350mm+最大積載重量200kgの小・中ワークに対応
  • 砥石台に任意連続割出機能を標準装備。高精度割出タレットによるクラウニング加工が可能
  • 高剛性・高出力の砥石スピンドルを搭載。出力11.0kWの内研スピンドル、出力10.0kWの外研スピンドルで重研削に対応
  • TCタイプによる任意形状研削、自動化オプション、あらゆる加工ニーズに対応
  • 大画面で視認性が良い操作盤には汎用研削サイクル用対話ソフト「GriPS Ⅱ」を標準搭載


動画

動画サムネイル

仕様

研削可能内径 φ30mm ~ φ350mm
研削可能外径 ~ φ350mm
研削可能長さ 内径 150mm / 外径 320mm
主軸の振り φ350mm
取付可能ワーク高さ 450mm(治具含む)
テーブル上積載可能重量 200kg(治具含む)
砥石スピンドル回転数 20,000min-1(内研・ATC)
5,000min-1(外研)
標準フロアスペース(W×D) 2,000mm×3,700mm

特長

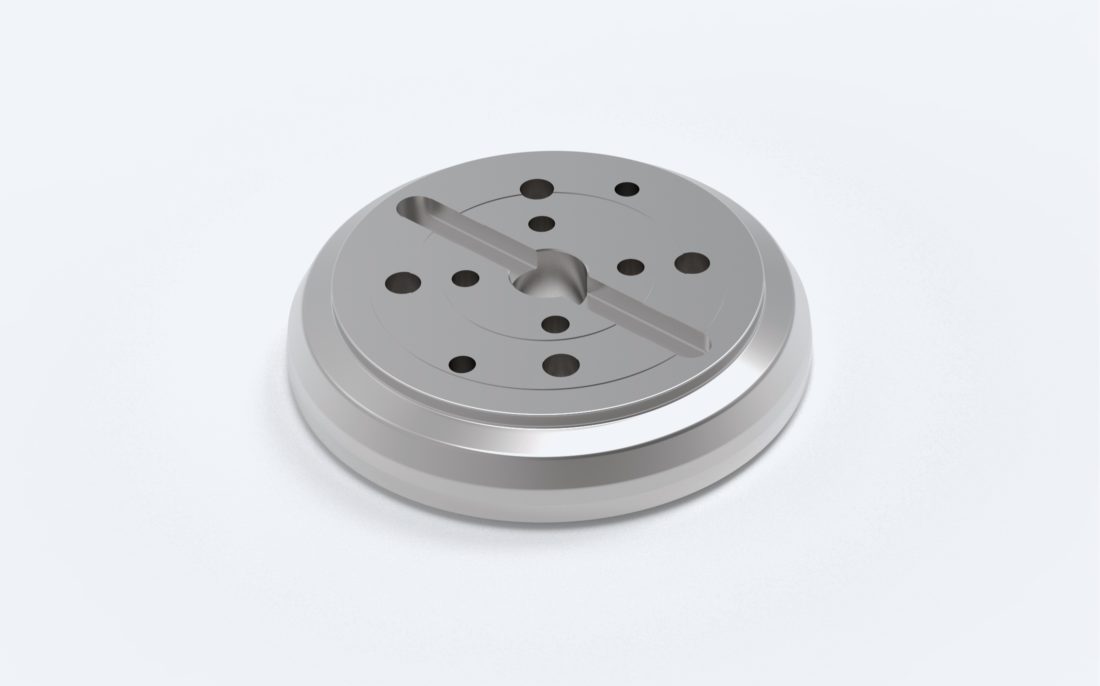

任意割出機能を標準装備

砥石台に高精度割出タレットテーブルを標準搭載。テーパ部のクラウニング加工が可能となります。内径・外径・端面をワンチャッキングで加工する工程革新(プロセスイノベーション)を、加工難易度が高いワークにおいても実現します。

ワーク主軸DDモータによる任意形状研削 TCタイプ

ワーク主軸はオプションでDD(ダイレクトドライブ)モータ仕様に変更できます。DDモータによる高精度かつ高速の割り出しが可能となり、カムやカービックカップリングなどの任意形状研削を実現します。DDモータは、その駆動部に摩耗系部品が無く、メンテナンスレスとなることも大きな魅力です。
