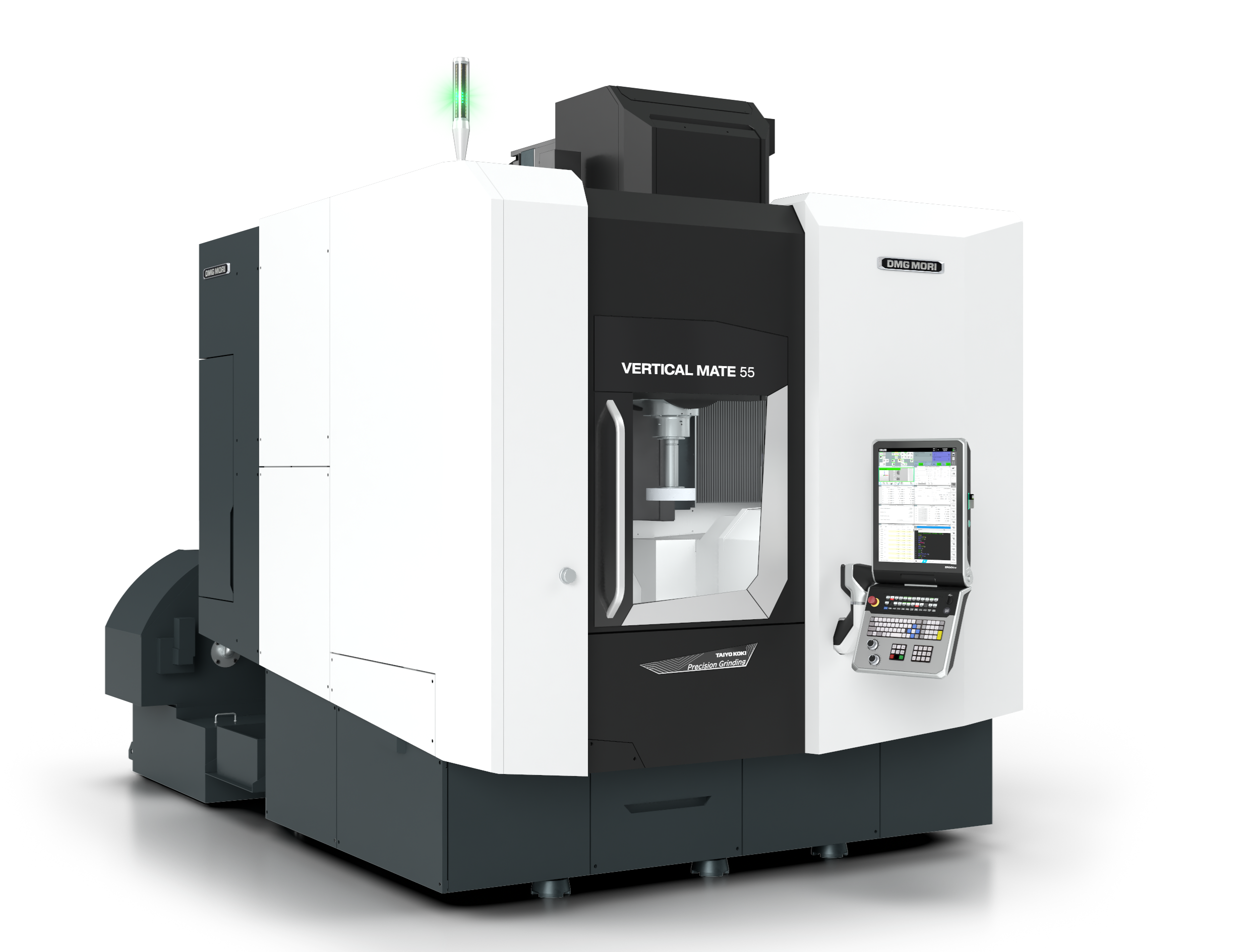

立形複合研削盤 Vertical Mate Vertical Mate 55 2nd Generation
高精度・複合加工を継承した
第2世代立形複合研削盤
DMG森精機との共同開発砥石軸を搭載
- 主軸の振りø600mm+最大積載重量500kgの中型ワークに対応
- speedMASTER 砥石軸によりクラス最高出力(15.0→18.5kW)・
最高回転数(15,000→18,000min-1)を実現 - 最新操作盤ERGOline Xを採用 大きなタッチパネル式画面で
視認性・操作性の向上、DX・セキュリティへの対応強化 - DMG MORI製PH Cellとの接続も可能
モジュール構造により、多品種少量生産にもフレキシブルに対応
夜間・休日の無人運転により生産性を向上し、お客様の利益拡大に貢献
動画
仕様
| 研削可能内径 | ø20mm 〜ø450mm |
|---|---|
| 研削可能外径 | 〜 ø600mm |
| 研削可能長さ | 内径 300mm / 外径 325mm |
| 主軸の振り | ø600mm |
| 取付可能ワーク高さ | 500mm（治具含む） |
| テーブル上積載可能重量 | 500kg（治具含む） |
| 砥石スピンドル回転数 | 18,000min-1 |
| 標準フロアスペース（W×D） | 2,715mm × 4,050mm |
特長
真円度1.0μmを保証
基本機能に絞り込みながらも精度に関わる妥協はしません。従来機と同等の高精度をお約束します。立形研削盤のパイオニアである太陽工機だからこそ実現できました。豊富なオプションを揃え、現場の課題解決に貢献します。

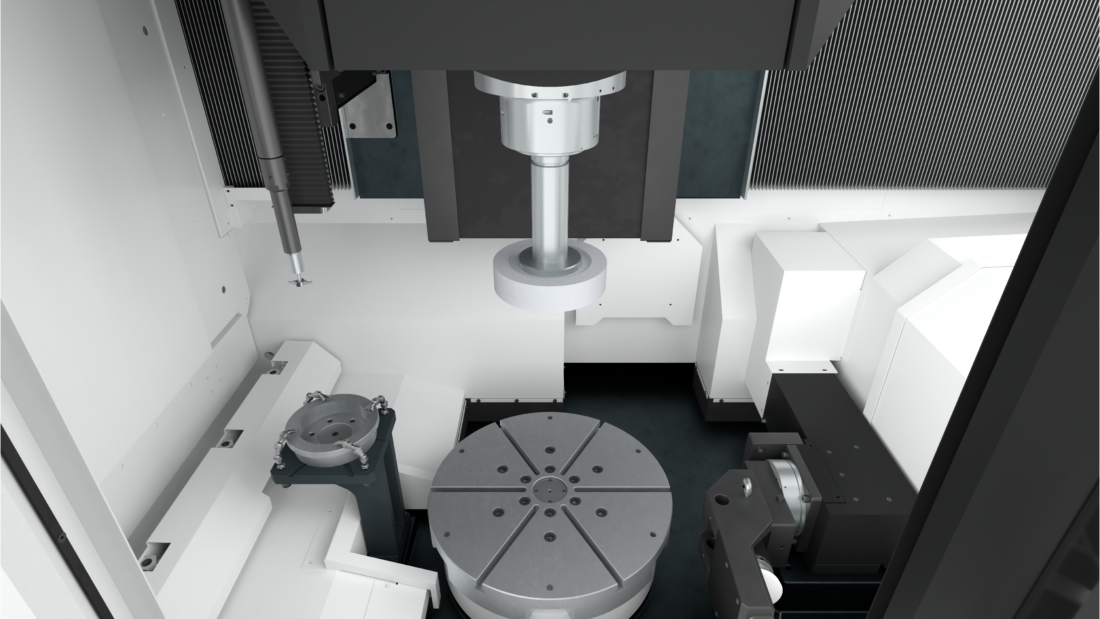

高精度複合加工
0度割り出しによる内・外径の研削および22.5度割り出しによるアンギュラ砥石を使用した外径・端面の高効率研削が可能です。また、クイル付属のATC（オート・ツール・チェンジャー）を標準装備。砥石はWA・GCからそれぞれ選択いただけます。
関連事例

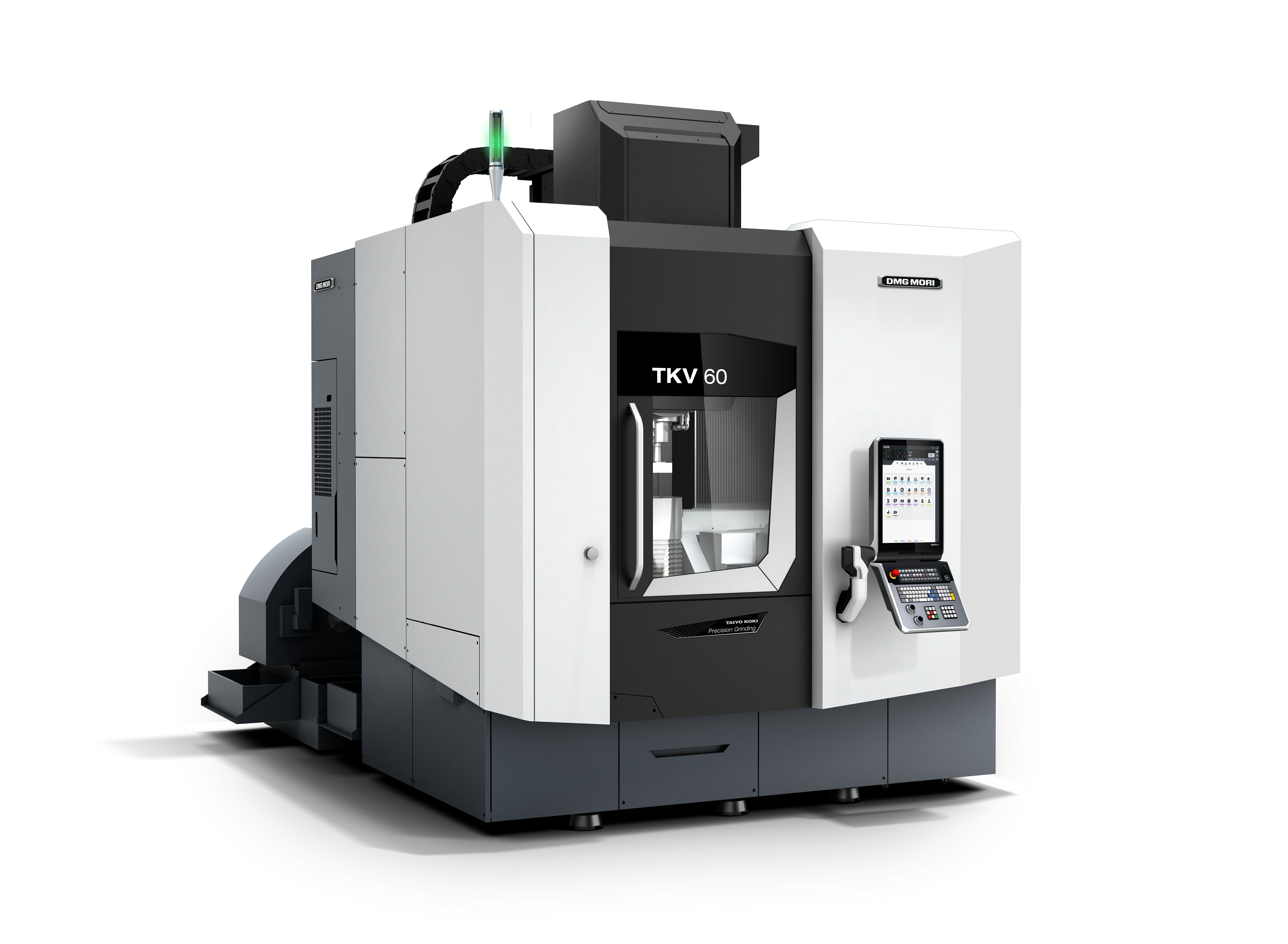

関連製品
