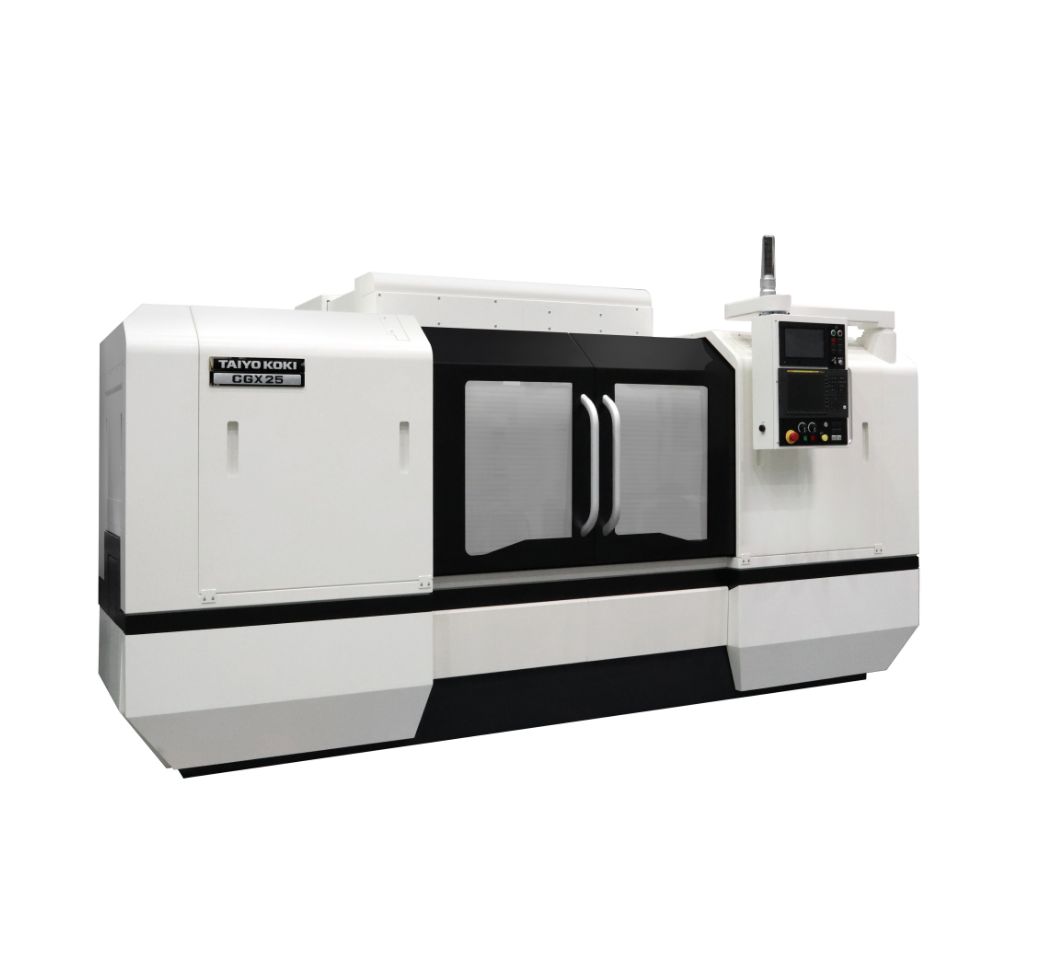

円筒研削盤 CGX25/60

複合加工

CGX25/60

研削盤専業メーカーが送り出す
円筒研削盤の次世代スタンダード


  • 高精度砥石軸(標準)&複合砥石台(OP)による工程集約

  • テーブルスライド方式を採用し、安定した高精度研削を実現

  • 使いやすさを追求した対話式オペレーションシステムを標準搭載

  • 多様なニーズに対応する柔軟な自動化システム対応

動画

動画サムネイル

仕様

主軸の振り φ250mm
センタ間距離 600mm
センタ支持重量 100kg
砥石寸法 φ455mm×75mm×φ127mm
砥石スピンドル回転数 2,700min-1
標準フロアスペース(W×D) 2,900mm×4,095mm

特長

安心構造・安定した精度

CGXシリーズの基礎となるベッドには、強靭・減衰性が良い球状黒鉛鋳鉄を採用し、スライド面には焼入処理を施し摩耗性を向上させました。

一定圧力の連続給油システムを採用し、スライドテーブルのレスポンスを向上させることで真直性を高め、高精度な研削加工を実現します。

対話式オペレーションシステム

対話型研削プログラムを標準装備。研削盤専業メーカーとして培ってきた技術ノウハウを取り入れ、多彩なサイクルパターンや操作支援機能を盛り込んでいます。

オペレーションパネルにはタッチパネルを採用。インターフェース画面での直接入力が可能となり、より直感的な操作を実現いたしました。

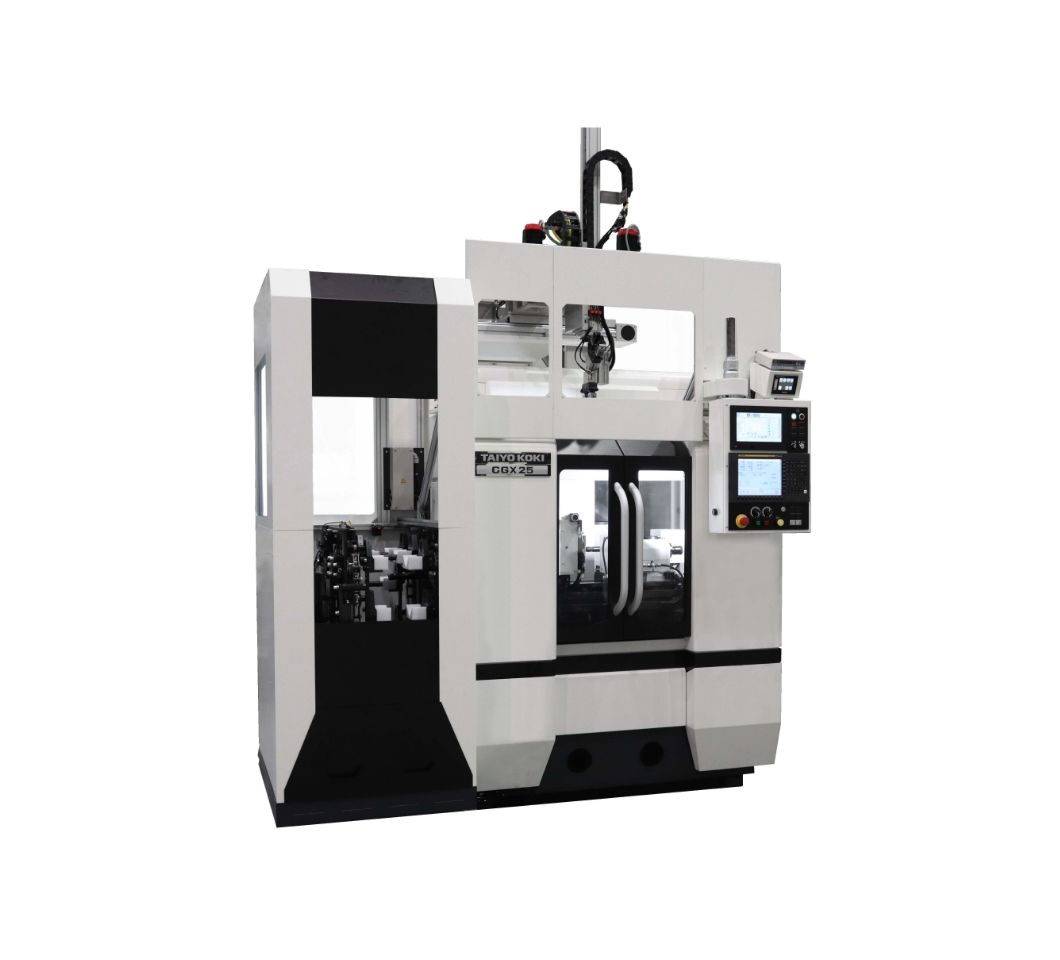

ニーズに応じた柔軟なオートメーション オプション

NC3軸ローダー、ユーザーのニーズに合わせたストッカー、前後工程のワーク受渡しシステムなど、最も効率的な自動搬送システムをご提案します。すべて自社開発のシステムのため、サービス体制も万全です。
